Construction d'une potence 2 feux en laiton

Bon après le signal, je vous avais promis un tuto sur le montage d'une potence. Après plusieurs mois c'est chose faite. Je m'y suis attelé.

Autant vous dire tout de suite ça demande de la minutie et même avec j'ai eu un peu de mal avec mes soudures (j'ai pourtant acheté un nouveau fer à souder, utilisé du flux etc...) parfois elles étaient trop grosses à mon gout et j'ai du les reprendre. Les quelques difficultés je les explique et comment je les ai contournées.

Au final sans être un pro je suis content du résultat et je remercie encore Guy pour ses réalisations: c'est vraiment formidable d'avoir ces kits dans notre échelle !!

MERCI Guy
Le résultat final...



Bon bien sur si Guy ou d'autres veulent apporter des corrections ou explications supplémentaires pas de PB

Au départ on a le kit


Il faut commencer par identifier les pièces de l'ensemble B

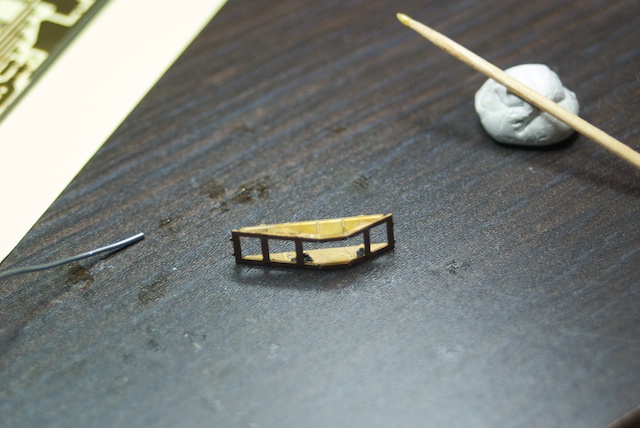

et ne pas se tromper de sens !! De toute façon il y a les encoches. Première difficulté faire tenir les pièces pour les souder. Moi je me suis servi de pâte à coller (pour coller les photo au mur): ça donne ça


les soudures faites à l'intérieur (un peu grosse je vous le disais mais dans un angle ma panne de fer de 2mm est encore trop grosse. Surtout ne pas limer sa panne elle se détruirait rapidement !!! ) Puis on soude l'élément supérieur. Je l'ai fait par le dessus (trop petit pour le faire par l'intérieur donc j'ai ensuite limé le surplus)


Passons à l'ensemble C


Pas de difficulté si ce n'est de plier doucement la pièce et de les tenir encore avec de la pâte à fixer pour faire la première soudure (c'est la boule sur la photo .


Ensuite occupons nous de l'ensemble D. Il faut bien repérer le sens comme sur le schéma de la notice !


Pliage des bouts de la pièce 8 (je commence légèrement et fini après avoir soudé les 2 flancs )


La pâte m'a sauvé la mise avec mes gros doigts


Puis...après soudure de la pièce supérieure on arrive à ça


Passons à l'assemblage...il suffit d'aligner les nervures sur les pièces et de souder par l'intérieur.



On se chauffe un peu les doigts car il faut tenir plaquée l'ensemble C pour le souder sur l'ensemble D. Ensuite il faut agrandir un chouia les encoches pour insérer le pied.

Aprés soudure de l'embase on a bien avancé


Montage des rambardes (oups pardon barrières E). Toujours le même outil (pas cher)


Ensuite il faut raccorder les barrières entre elles et les souder (la aussi mes soudures sont un peu grosses mais heureusement après peinture on les oublie)


Puis découpe pour monter l'échelle. Facile


Le pliage de l'échelle est délicat faut y aller avec douceur en pliant par passes successives (moi j'ai qu'une pince pour plier )


A partir de cette étape ATTENTION à ne pas tordre l'échelle (y en a qui ricanent mais ...)

Après avant de monter les nacelles j'ai (lors de mon second essais ) décider de passer les fils sinon c'est plus dur...(la suite plus loin)

Je continue...


C'est du fil émaillé. Il ne faut pas le blesser car la masse de la potence sert de commun. je le glisse à l'horizontal le fait ressortir au dessus du pied et le fait redescendre dans le pied. Autre astuce plier le fil pour le doubler avec une petite boucle qui passe mieux dans la structure. Vous ne le verrez plus sur les photos suivantes car j'ai amélioré ma technique lors du montage de la deuxième potence

Passons au montage des nacelles point plus délicat à cause de la petitesse des pièces.

Le pliage se fait sans pb


Mais le soudage des pièces 14 dur dur !!

C'est pas très droit tout ça mais ..bon ça se verra pas trop. Ensuite on soude les deux pièces de raccordement à la potence à l'avant et on les soude sur la potence.


Ainsi la nacelle tient et on peut rajouter les pattes arrières. Il faut quand même faire attention à la géométrie de l'ensemble (pas d'inclinaison ni d'avant en arrière ni de droite à gauche) J'ai un peu triché en jouant sur la hauteur de soudage sur la nacelle. C'est pas si facile à faire.

La deuxième et le passage des fils dans les nacelles.


Il faut ensuite passer au montage des cibles et surtout des casquettes (ma galère). Cette fois j'ai triché comme me l'avait suggéré un collègue je les ai collées à la cyano !!


J'ai ensuite fait une première couche de peinture sur la potence, de noir sur les cibles puis montage des diodes derrière les cibles (il vaut mieux peindre la cible AVANT le montage des diodes c'est plus facile).

Je ne colle plus les leds pour pouvoir en changer une si besoin plus tard. Il suffit de souder la patte commune sur la pièce arrière de la cible ça tient très bien.

Reste à minutieusement brancher les fils et repeindre le tout. (faut y aller mollement sur l'échelle car sinon on a vite fait de boucher les barreaux donc plusieurs couches diluées si comme moi vous optez pour de l'acrylique à l'eau). Enfin collage des cercles blancs des cibles peint par ailleurs et collage à la cyano. Il restera un peu de blanc au pied et les panneaux à rajouter en fonction du gout de chacun.

Ouf c'est fini. Je trouve qu'au final on a une bien belle potence bien détaillée. BON COURAGE à ceux qui vont se lancer c'est facile puisque j'y suis arrivé
